导读：湖北省中西医结合医院职业病大楼采用一网万联全光纤网络（CNFTTD，光纤到桌面）解决方案，利用独特的微管微缆施工工艺、86面板型ONU、机房一级分光三大创新技术，为30层新大楼打造了一套高带宽、高稳定、低时延的信息网络系统，用户对使用效果十分满意。

项目背景

湖北省中西医结合医院（湖北省职业病医院）始建于1953年，是湖北省卫生健康委员会直属的国家三级甲等医院。

经过近70年建设与发展，湖北省中西医结合医院已成为中西学科齐全、技术力量雄厚、专科特色鲜明、诊疗设备先进、多学科综合发展的集医疗、教学、科研、健康管理于一体的现代化中西医结合医院，医院综合实力位居全省中西医结合医院前列。

随着医院业务的不断发展和拓展，医院信息网络越来越复杂，如内网、外网、安防监控、无线网接入等，医院信息系统对网络的要求越来越高，常用的传统铜线网络弊端越来越明显，如施工复杂、升级维护困难等，已经不能满足医院的实际需求，医院对信息网络的升级换代提出了十分迫切的要求。

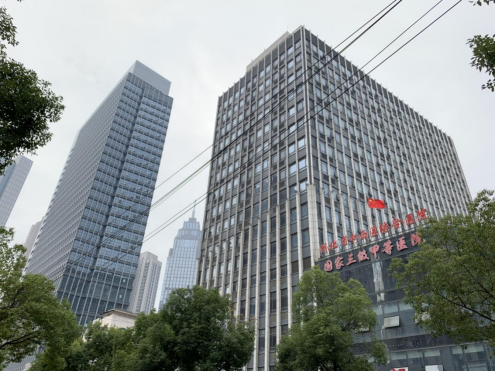

职业病大楼是拆除原行政楼（含体检中心）及门诊楼，在原址上新建的一栋30层框架结构建筑，占地面积1377平方米，建筑面积43477平方米。项目实施后，全院新增床位395张，新增工作人员300人，医院总床数规模达1300张。

气吹微管微缆技术很新颖也很实用

新大楼信息点总数2400个，所有信息点均从机房“一纤到桌面”，项目共使用1800个1GE 86面板型ONU和300个1GE+1POTS 86面板型ONU。86面板型ONU多安装在病房或者医生办公室，主要用于内部业务的应用，包括宽带、电话、门禁、电视等。

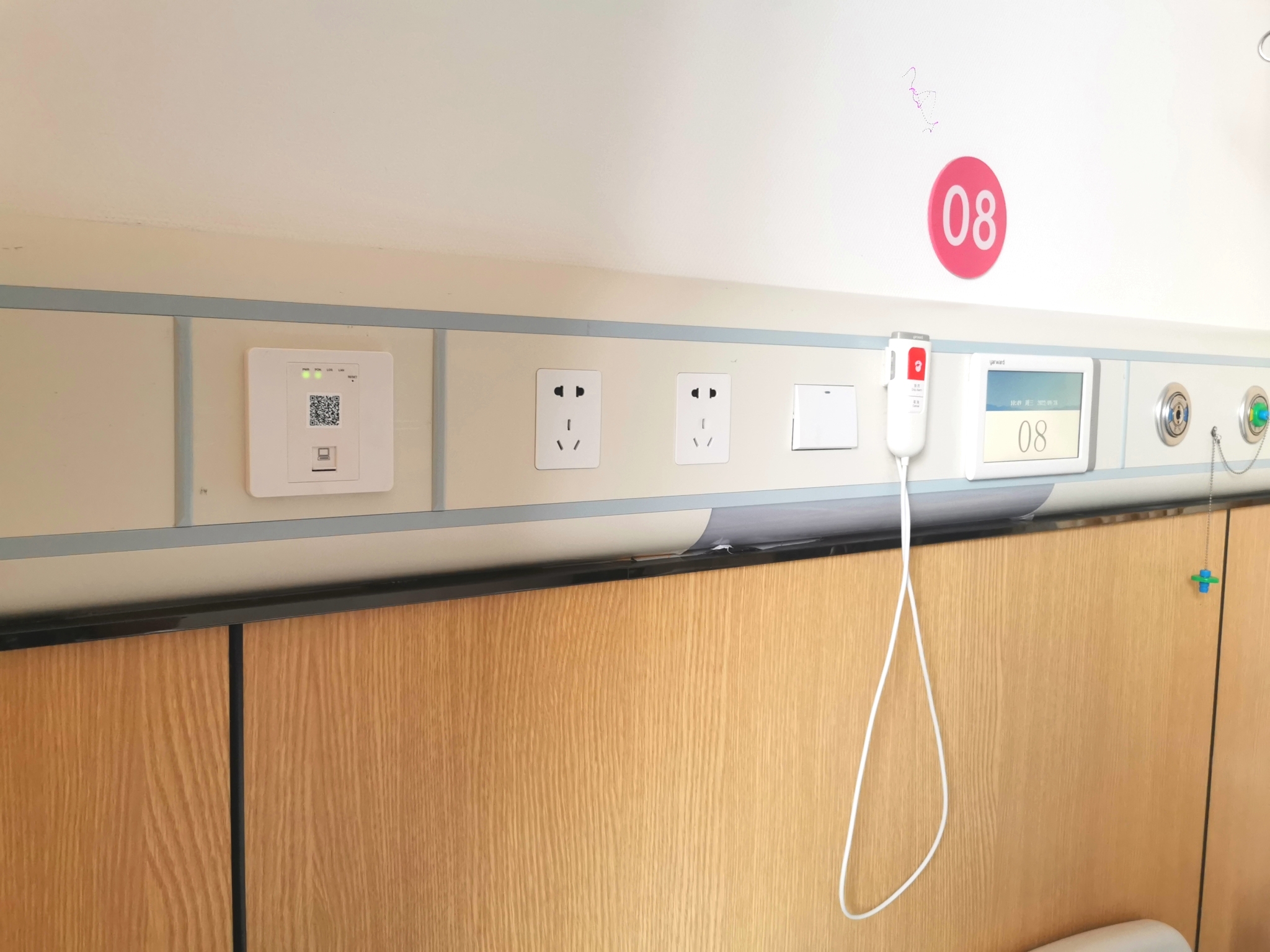

病房用86面板型ONU

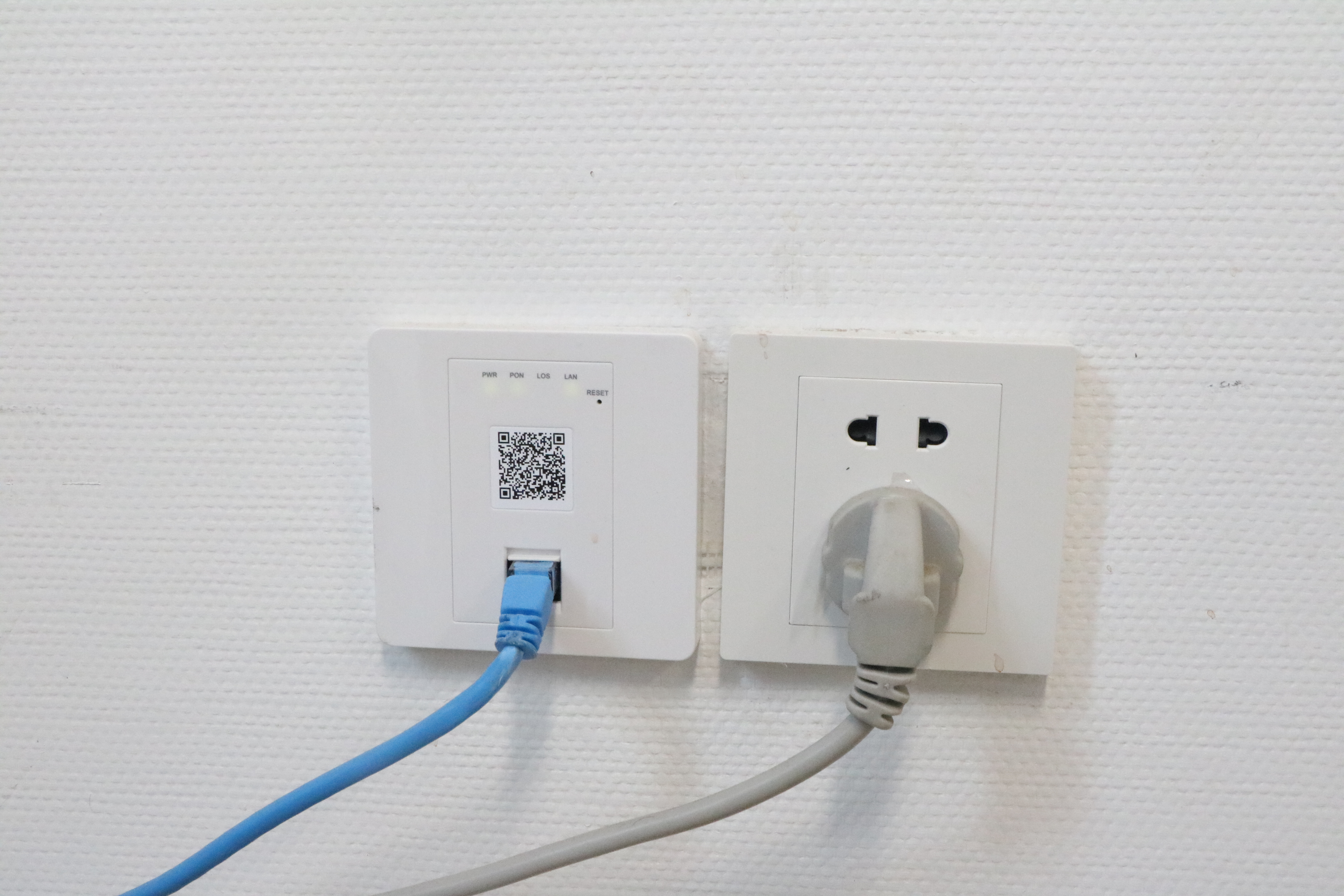

医生用86面板型ONU

从机房到楼层弱电间（纵向）采用14/12mm微管及288芯微缆，从楼层弱电间到每一个86面板型ONU采用5/3.5mm微管及2芯微缆（EPFU）。

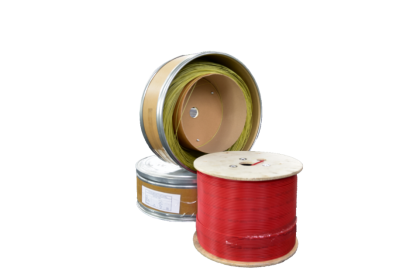

微管（5/3.5mm）和微缆（2芯）

楼层弱电间设置光纤直熔箱（如图），用于纵向微缆和横向微缆的连接。

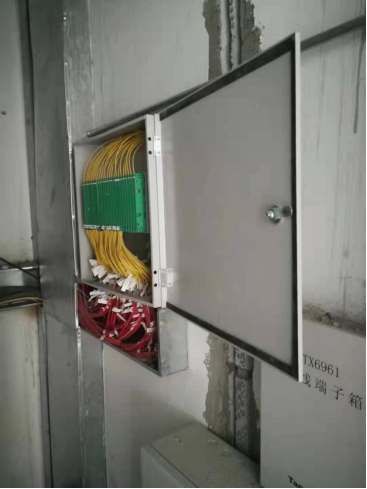

楼层光纤直熔箱

湖北省中西医结合医院信息科祝祥胜主任介绍：我们很早就在考虑使用光纤网络，但是对光纤在实际应用中的局限性有一定顾虑，比如后期如何改建和拓展。现在看来，一网万联的全光纤网络方案很好地解决了这个问题，特别是其中的微管微缆技术，相较于传统皮缆布线有很大优势。

先将微管（5/3.5）采用人工牵引方式敷设到PVC管或KBG管里，然后在微管中气吹微缆。采用2芯微缆，一芯使用，一芯备用。微缆有2～12芯多种规格，并且可以重新吹出或吹入，这样一来，管道利用率显著增加，也提高了管道敷设灵活性。

祝祥胜主任介绍，医院布局还有一个特性就是房间的功能性变化非常大：“今天可能是办公室，明天就换成理疗室。”

一网万联全光纤网络方案的重要特点是前期布点很灵活：只铺管，但是不吹纤，后期拓展起来十分方便。同时，也便于今后更换新品种的光纤光缆，在技术上保持领先。

目前，新大楼的备用点位达540余个，这样的施工方法降低了网络升级和扩容成本，提高工程建设水平。

可以说，微管微缆技术大大提升了无源光局域网（POL）的性能，这也是湖北省中西医结合医院选择一网万联全光纤局域网（CNFTTD）的重要原因。

助力医院智慧化建设

AI、大数据、云计算、物联网等等技术的涌现，让医院信息系统增加了其复杂性和多样性。这样一来，选择大带宽、低时延、先进可靠的网络建设势在必行。同时，这样的网络布局也是医院数字化信息基础设施的重要组成和承载底座。

现代医学中，医学影像是重要的临床诊断和鉴别诊断方法，是医疗过程中最重要的环节之一。目前，医院里70%的临床诊断行为需要借助医学影像的检查，影像数据已占到医院总数据量的80%～90%。

例如，一套CT扫描图像可能有几百幅，信息量高达10G，如此海量数据传输对信息网络的带宽提出了很高的要求。

一网万联全光纤网络（CNFTTD，光纤到桌面）是对无源光局域网(POL)的继承与创新。POL网络中的时分技术与DBA（动态带宽分配）算法相结合，保障POL网络具有高带宽的特点，这一点在全光纤网络（CNFTTD，光纤到桌面）中的表现也十分明显。

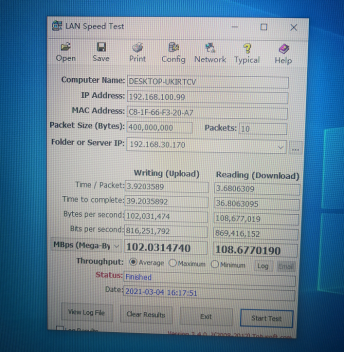

根据我们在湖北省中西医结合医院及其他多个实际工程案例的实测结果，86面板型ONU的下载速度均能超过800Mbps（100Mbyte/s）(如图)，能充分保障海量医学影像的上传与下载。

86面板型ONU的上行和下行速度

随着生活水平的提高,人民群众对自身的健康也越来越关注，大家通常到医院寻求医生的帮助与支持，导致医院总是人山人海。

医院人山人海

大量的患者基本上不分工作日或节假日的到来，对医院的信息网络提出了极高的要求，医院希望信息网络不能中断。一旦中断，要求能快速找到故障原因，并且能够迅速恢复。

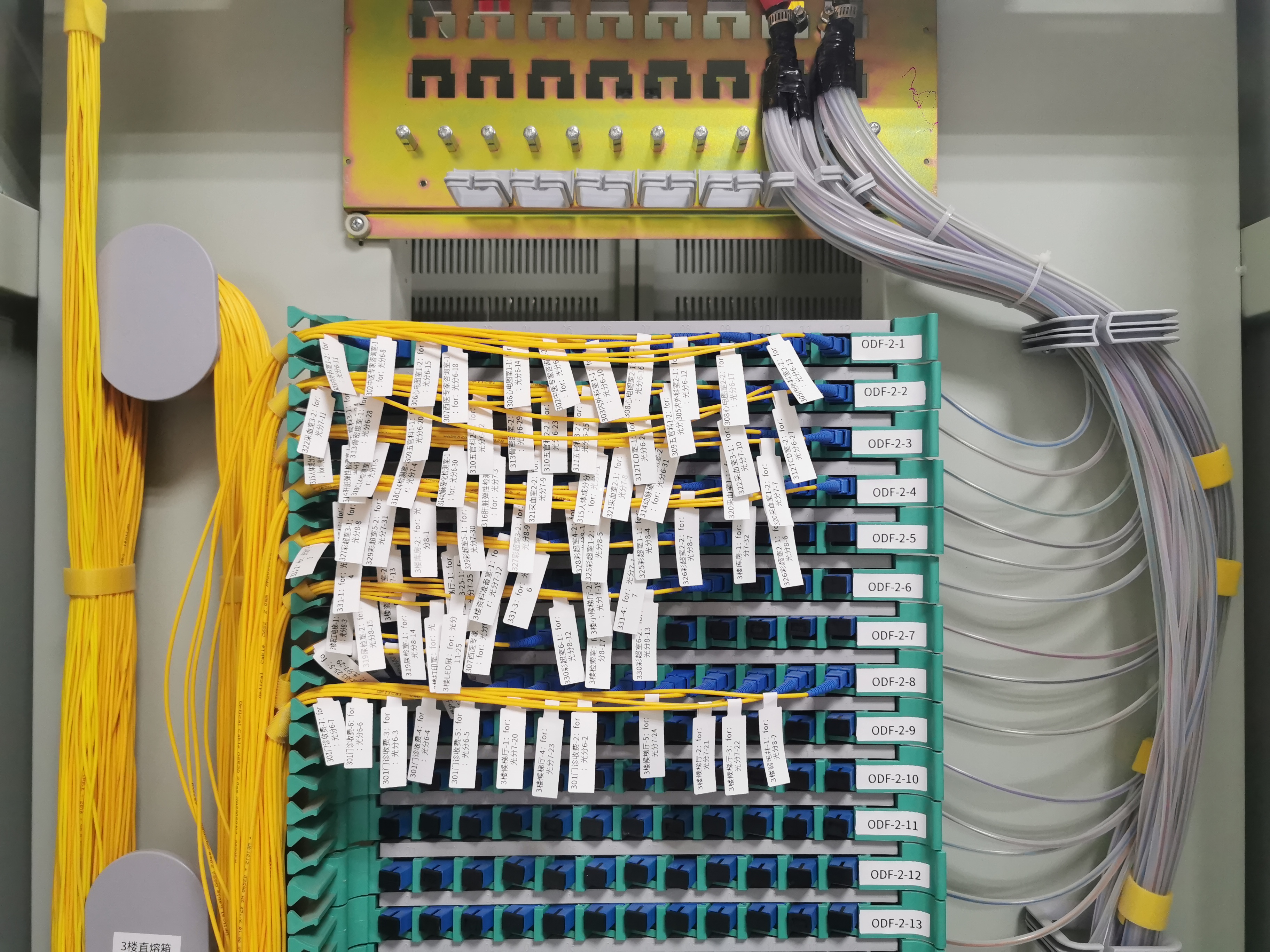

机房光纤配线架

祝祥胜主任介绍，一网万联的全光纤网络方案可以即时定位网络上的设备和问题，快速进行排查和维修。因为每个面板上都有信号灯，加上每一个86面板型ONU的光纤直通机房，在机房也可以很快找到对应位置。

这样，就大大降低了排除故障的时间和维护成本，信息科的工作人员在网络维护上的工作量可减少75%以上。

祝祥胜主任对一网万联公司在医院抗击新冠疫情期间有力保障医院的信息畅通表示衷心感谢。

用户的鼓励也是我们前进的动力，我们将不忘初心，砥砺前行，争取让更多的医院能用上全光纤网络（CNFTTD，光纤到桌面），为医院智慧化建设贡献属于一网万联的力量。
