当前位置:首页 >> 产品中心 >> ONU面板

  • ONU面板

2GE

发布时间:2022-5-5 9:13:58浏览:

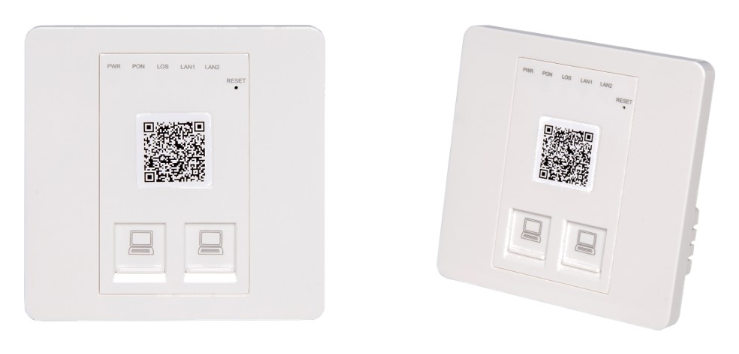

YW502G-HR860面板型ONU产品是为满足企业网市场需求而设计的一款GPON终端产品,该产品基于成熟稳定、高性价比的千兆 GPON 技术,融合了千兆以太网交换技术以及强大的路由转发技术。具有高带宽、高可靠、易管理和良好的服务质量(QoS)保证等特点,设备的技术性能满足 ITU G.984 设备技术要求等规范的要求,与主流厂家(华为/中兴/烽火/诺基亚贝尔)局端OLT 配合使用具备良好的兼容性。

GPON 技术是基于 ITU-T G.984 标准的最新一代宽带无源光网络综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点。



1.1 产品特点

  • 全面兼容GPON ITU-T G.984.1/2/3/4标准
  • 支持下行速率 2.488Gbit/s,上行速率为 1.244Gbit/s
  • 支持32个TCONT,128个GEMPORT
  • 支持双向FEC,支持RS(255 ,239)的FEC编解码
  • 支持G.984标准的AES128加解密功能,支持密钥生成和切换
  • 支持SBA和DBA带宽分配
  • 支持符合G.984标准的PLOAM、嵌入式OMCI的管理
  • 支持Dying -Gas检测和上报
  • 支持流氓ONU检测
  • 支持符合G987.3协议的GPON节能
  • 支持802.3、802.1Q的Tag/Untag以太帧
  • 支持灵活的tag处理,CTC2.1,TR156要求
  • 支持灵活的流分类,最大520条流分类规则
  • 支持链路误码事件监测和环回监测
  • 支持多种组播转发方式,支持组播复制功能
  • Ethernet支持速率、双工模式的自协商及手设置
  • 各UNI接口支持STP/RSTP协议
  • 通过SLA约束、Policing、队列管理调度/拥塞避免、丢弃管理方式,为不同优先级业务提供QoS保证
  • 支持基于入口的流量控制,对超出业务可选择丢包Pause帧反压
  • 支持HQoS功能
  • 支持默认SFU(纯桥接数据)接入
  • 支持PPPoE,DHCP,静态IP宽带业务接入
  • 支持NAT、静态路由、端口转发
  • 支持数据加密、VLAN透传、vlan tag、vlan trunk等功能
  • 支持上下行带宽限速功能
  • 支持端口环路检测/端口链路状态检测/掉电告警上报功能
  • 支持通过OLT远程升级/WEB本地升级功能
  • 支持广播风暴抑制功能
  • 支持端口流控
  • 支持基于OLT作为SNMP-agent方式的各厂家统一网管管理,易于安装维护
  • 提供丰富的故障告警功能,易于故障诊断
  • 支持基于DBA技术和优先级的双重管理模式,保证用户的最小指定带宽需求

1.2 产品规格


环境要求
环境温度:0°C~50°C
相对湿度:10%到90%(非凝结)

电源规格

电源输入:110~240V交流

功耗:<3W

光功率
发射光功率:0.5~5dBm
输入光功率:-8~-28dBm


1.3 设备接口定义


1.4 指示灯定义


指示灯
说明
1
PWR
电源指示灯
亮: 设备供电正常
灭: 设备供电异常
2
PON
ONU注册指示灯
亮: 正常注册到OLT设备
闪: 向OLT设备注册过程中
灭: 注册到OLT失败或无正常光信号输入
3
LOS
GPON光口
光信号指示灯
亮: 无光信号输入或光信号输入异常;
灭: 光信号输入正常
4
LAN
网口工作
状态指示灯
亮: 端口连接正常但无数据传输
闪: 端口连接正常且有数据传输
灭: 端口无连接或连接异常


1.5  设备连接
l 连接电源线:将电源线插入面板ONU后面板电源线插孔,并固定好。
l 连接光纤:将SC光纤接头插入ONU后面板的PON接口。
l 连接以太网线:将RJ-45以太网线连接ONU的LAN口和终端设备,如计算机、网络摄像头等。
