气吹微管微缆技术是一网万联全光纤网络（CNFTTD,光纤到桌面）解决方案的重要组成部分，因为工程级别的光纤到桌面市场是由一网万联创造的一个全新的市场，还正在快速普及推广之中，大家对微管微缆还不太熟悉，但凡使用过的系统集成商和工程商，都对微管微缆远胜于皮线光缆光缆或室内光缆的优越优越性能留下深刻印象，微管微缆具有“一箭五雕”的神奇功效。

一、气吹微管微缆技术简介

气吹微管微缆技术是利用气吹机的机械推进器把微缆推进管道，同时空气压缩机把强大的气流通过气吹机的密封仓送进管道，这种高速流动的气流在微缆的表面形成一种拖曳力，促使微缆前进。因此微缆在管道内是被气流推动前进的而不是被拉进管道的。因为微缆顶端不受力，所以与传统牵引敷缆相反，微缆端头没有应力。敷缆完毕后，微缆松弛地停在管道的底部。实践证明气吹法加载到微缆上的负荷要比其他方法（如机械牵引）低一个数量级，因而降低了安装的风险，是目前最有效，最安全的敷缆方法。

在实际工程中，先将微管（5/3.5）采用类似网线施工的方式敷设在桥架和墙壁内的PVC管，微管有成熟的接头技术，可以十分方便地分段施工。再通过气吹机将微缆（EPFU,G657，1～12芯）从弱电井吹到每一个信息点，吹缆速度100～150米/分钟。

二、微管微缆之“一雕”

管缆分离，避免线缆损伤后的二次施工。

微管微缆技术有别于网线（铜线）施工和室内光缆（含皮线光缆）施工的显著差别是“先敷管（微管），再吹缆”，实现“管缆分离”。不熟悉这种施工工艺的同仁通常认为微管微缆施工工艺需要二次施工，将增加材料和施工成本，实际情况并不是这样，这种认识是不准确的。

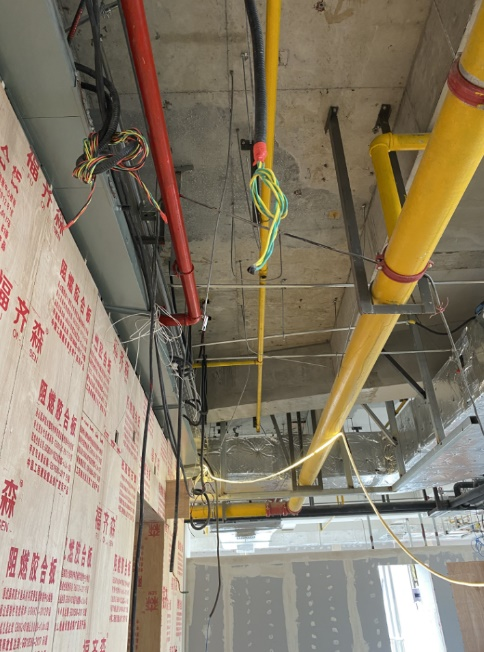

如图，实际弱电工程环境通常十分复杂，从弱电间到每一个信息点有8～12个90度转角十分常见，在这种情况下，线缆（铜缆或光缆）采用拉拽方式施工不太现实，通常在桥架和PVC管（或KBG管）施工时就需要同步敷设。由于施工现场十分杂乱，敷设好的线缆（铜缆或光缆）有一定损伤的风险，而这种损伤风险要在设备调试时才被发现，而此时更换任何一根缆（铜缆或光缆）都是一件十分痛苦的事情。

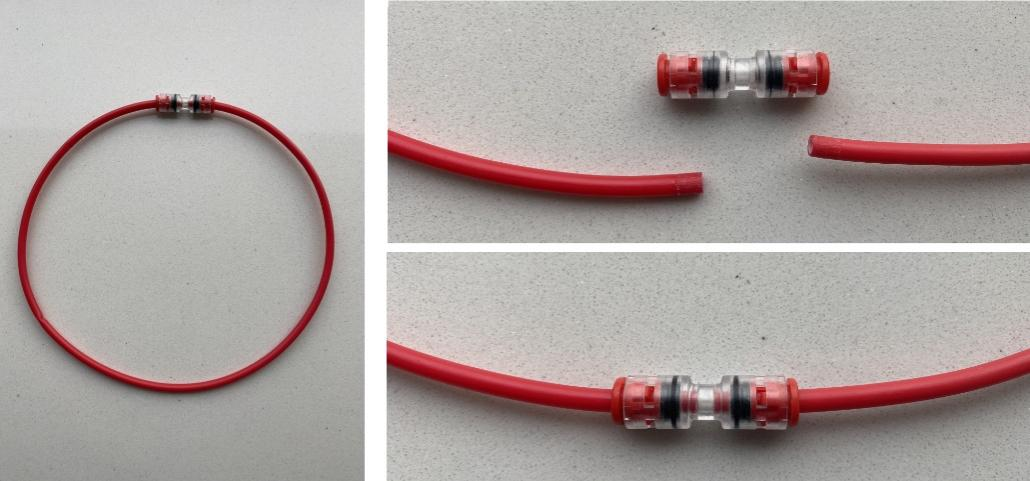

微管通过接头技术能够很方便地实现分段施工，不仅能大大提高施工效率，缩短布线时间，在微管受到损伤时，只需增加微管接头受到损伤的微管就完好如初了，相比更换线缆（铜缆或光缆），微管的优势太大了。

三、微管微缆之“二雕”

吹缆简单快速，能降低施工成本。

吹缆环节通常可以放在工程的后期，在装修工程基本完成之后进行都来得及。微缆（光纤单元，EPFU）的气吹速度可达每分钟150米，吹缆距离可达500米；吹缆施工时吹缆机通常放在光纤直熔箱旁边，不需移动吹缆机，一次可气吹288根2芯微缆（光纤单元，EPFU），若1芯光纤连接一个2GE的86面板型ONU，相当于576个信息点，若按2芯光纤连接二个2GE的86面板型ONU，相当于无需移动吹缆机，一次性可解决1152个信息点的网络施工。通常一个3000点的信息网络，吹缆时间2～3天就可以了，实操过的系统集成商或工程商均对气吹微管微缆技术留下深刻印象。

四、微管微缆之“三雕”

可重新吹缆，永久解决光纤扩容难题。

气吹微管微缆技术还有一个十分重要的特色是可以吹入和吹出，因为光纤的成本越来越低，而人工成本越来越高，微缆可以重新吹入具有很高的经济价值。

场景一：若每个信息点的微缆芯数不够，若从弱电间到信息点更换光缆的工作量是很大的，若采用气吹微管微缆技术，可将原来的微缆吹出，再吹入大芯数的微缆，更换光缆的效率提高上百倍。

场景二、若微管或微缆受到损伤，只需用微缆接头先修复微管后，将微管里的微缆吹出，再重新吹入新的微缆，相比修复受到损伤的网线或光缆，修复效率提高上百倍。

五、微管微缆之“四雕”

微缆直达86底盒，解决盘纤难题。

微缆通过气吹技术入到86底盒后，有两种方式给微缆装上光纤接头：

方式一：光纤现场速磨成端。

光纤现场速磨成端的操作非常简单，即学即会：首先用专业剥线钳将皮线尾纤剥成裸纤，涂上固化胶后穿过直通式的光纤快速连接器，再使用固化灯快速固化，让光纤与陶瓷插芯紧密结合，然后用专用切割笔切除多余的光纤，将连接器插入成端器相应接口，对连接器光纤端面进行粗磨、精磨、抛光，整个过程只需2分钟左右，就能制作出一个平整、光滑、通透的光纤端面。

方式二：尾纤（集束纤）热熔成端。

考虑到现场速磨成端技术目前阶段的效率还不是很高，吹入到86底盒的微缆（光纤单元）还有另外一种光纤成端技术：就是将一段集束纤（一种工厂预制好的光纤接头，通常也采用G657光纤）与微缆通过熔纤机热熔，在这种情况下，热熔后的集束纤可完全视同为微缆的一部分。热熔后的集束纤和微缆（光纤单元）再盘留在86底盒内。

成端后的微缆在86底盒盘纤后，通过光纤接头（如SC接头）即可与86面板型ONU连接。

六、微管微缆之“五雕”

垂直采用大芯数微缆，能简化甚至取消弱电间。

光纤的成分和沙子一样，都是SiO₂;随着光纤生产工艺的成熟和光纤生产规模的扩大，光纤的价格越来越低，目前每米光纤的价格不到3分钱。

基于对光纤光缆价格走势的判断，一网万联全光纤网络（CNFTTD,光纤到桌面）解决方案大胆采用大芯数（144～288芯）作为垂直光缆路由，大芯数微缆和小芯数微缆（光纤单元，EPFU）在楼层弱电间（或强电间）采用光纤直熔箱实现光纤一对一热熔。

光纤直熔箱大大简化了楼层弱电间设置，大大降低了弱电间的维护工作量，可做到10年免维护。

通过在楼层设置光纤直熔箱还有一个十分重要的好处就是将所有的光纤集中到机房，仅在机房做一级分光。

光纤从机房直达每一个信息点，不仅大大降低了网络故障排查时间，还可以十分方便地通过光纤配线架实现各类网络（如设备网、内网、外网等）的物理分离或逻辑分离。

综上所述，气吹微管微缆技术可以充分地利用管道资源，有效地降低施工成本、提高施工效率、节省弱电间，解决扩容难、盘纤难等问题，其优越的性价比和灵活的施工方式，满足个性化的市场需求。同时配合一网万联的理念创新“机房一级风光”和产品创新“86面板型ONU”，可以真正实现“光纤到桌面”！未来，微管微缆技术将逐步取代常规光缆施工方式，其应用前景十分广阔。

光进铜退、光纤到桌面是一个必然的发展趋势。各类新技术的不断涌现必将对网络带宽、网络的稳定性、网络的低时延提出越来越高的要求，一网万联全光纤网络（CNFTTD，光纤到桌面）解决方案，变革传统网络架构、施工工艺、和终端设备，为各行业的数字化和信息化建设带来全新的面貌，目前已落地60多个项目，我们将致力于将信息高速公路修到世界的每个角落，让天下的网络畅通无阻！
