编者按：

作为20世纪人类社会所取得的最伟大的技术成就之一，光纤通信技术是人类向信息化时代迈进不可替代的重要基石。如今，由光纤组成的网络已经把世界上的各个国家、各个城市连接在了一起，地球成为了真正的“地球村”。光纤正在把各个小区、各个大楼、各个家庭连接在一起，组成一张强大的“信息高速公路网”。

武汉一网万联科技公司坚信，光纤到桌面是局域网的必然发展趋势，为此提出了全光纤局域网（CNFTTD，光纤到桌面）解决方案，并发明86面板型ONU系列光纤到桌面产品。为了广大读者和客户加深对全光纤局域网（CNFTTD，光纤到桌面）解决方案的了解和理解，我们组织编写了“光纤到桌面是局域网的必然发展趋势”系列文章（共5篇），分别从“光纤的传输距离”、“光纤的传输带宽”、“光纤的生产成本”、“光纤的弯曲半径”、“光纤的施工效率”等方面展开分析与讨论，这是本系列的第四篇，以飨读者。

►►►

光纤传输是如何完成的？

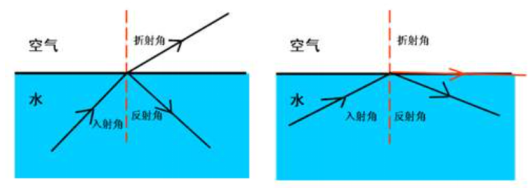

我们知道，当光线从光密介质射向光疏介质时，折射角将大于入射角；当入射角为某一数值时，折射角等于90°，此入射角称临界角（θc）,当入射角大于临界角时，将发生全反射。

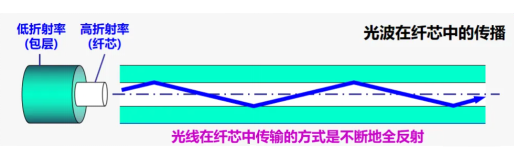

光纤传输就是利用光在玻璃纤维里的全反射完成的。

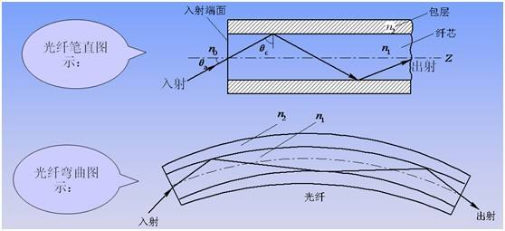

如图，n1是较高密度介质（纤芯）的折射率,n2是较低密度介质（包层）的折射率，临界角（θc）的计算公式如下：

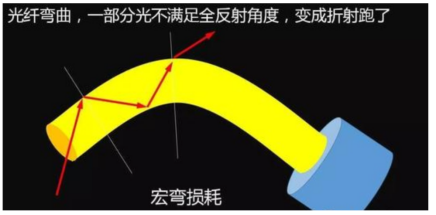

当光纤发生弯曲时，在弯曲部分，纤芯中传输光的入射角会相应减少，甚至小于临界角θc，这时就会有部分光折射进入光纤的包层部分，而无法被完全反射进入纤芯传输，导致光纤的衰减增加。

随着光纤半径的减少（即光纤被弯曲的越厉害），光在弯曲位置的入射角也会随之减少，会有更多的光被折射泄漏进入包层，光纤的衰减也越大。光纤衰减的增大即降低了在光纤中传输的信号光的功率，劣化了光通信系统的性能。

►►►

光纤的弯曲半径越来越小

在建筑屋内敷设光纤时，光纤经过墙角或在设备箱收线打圈都是不可避免的；在这些情况下，光纤会遭遇小弯曲半径的情况，普通的G.652D单模光纤，在弯曲半径小于15mm时，其弯曲衰耗会急剧增加，不能满足实际工程的布线要求，市场亟需弯曲不敏感光纤新品种。

研究证明，光纤的弯曲损耗与光纤的折射率分布结构参数有关。因此，设计合理的光纤剖面折射率分布结构及材料组成，有利于从本质上提高光纤的抗弯曲性能。

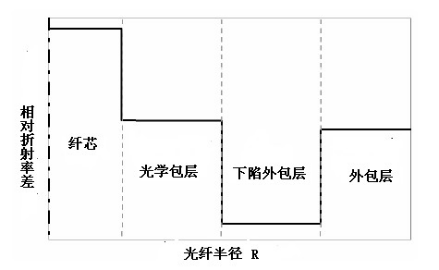

如图，通过纤芯层外围设置下陷包层，可以有效降低弯曲损耗，提高光纤的抗弯性能。

随着光纤到户（FTTH）技术的普及和光纤到桌面（FTTD）技术的兴起，市场对弯曲不敏感光纤的需求十分强烈，为此，国际电信联盟电信标准分局(ITU-T)制定了适合于室内布线使用要求的G.657 A1/A2/B2/B3系列单模光纤产品，其中当前被广泛应用于室内布线的光纤产品主要是G.657A1/A2光纤。

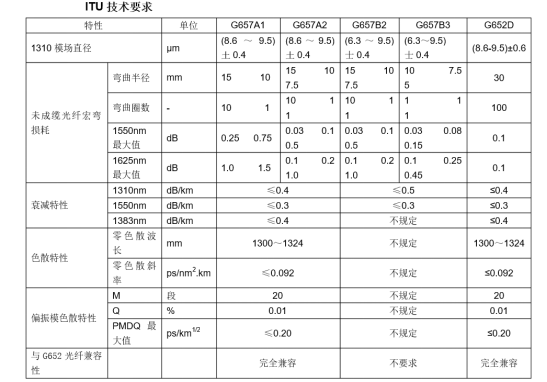

上表清楚地给出了G.657系列光纤产品和G.652D光纤产品主要的光学指标的比较。G.657A1/A2光学产品在模场直径和衰减指标上与G.652D光纤相近，这使得G.657A1/A2光纤在互熔接、互操作性上能很好的兼容G.652D光纤，同时G.657A1/A2光纤具有比G.652D光纤优秀得多的抗弯曲性能，G.657A1/A2光纤均可用于弯曲半径小于15mm/10mm的场景，G.657A2光纤甚至能够满足7.5mm弯曲半径的应用场合。

G.657A1/A2系列光纤产品具有小弯曲半径应用能力，同时又能够与普通G.652D光纤兼容使用，使得G.657A1/A2系列成为全光纤网络（CNFTTD,光纤到桌面）的优选光纤产品。
