ONU面板

半球ONU

发布时间：2022-05-05 09:49:42浏览：

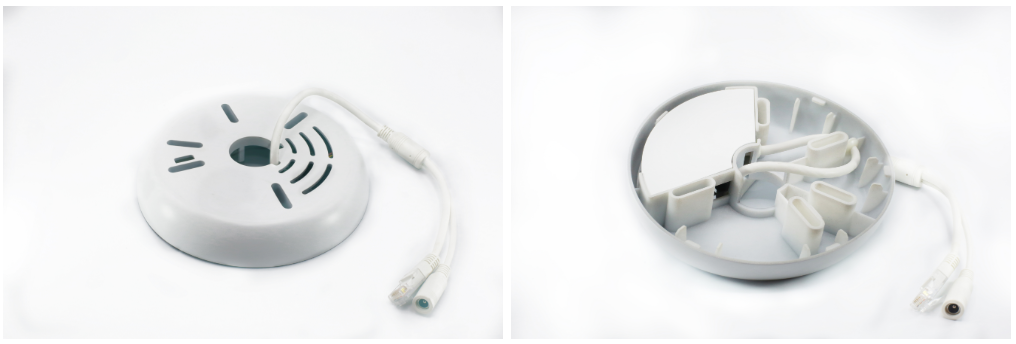

半球ONU,是将ONU置于半球摄像头底座中，可以和市面上的绝大部分半球摄像头匹配，不仅更美观，安装也更便捷，还实现了光纤到摄像头。

YW501G-CZBQ0半球ONU产品是为满足企业网市场需求而设计的一款GPON终端产品，该产品基于成熟稳定、高性价比的千兆 GPON 技术，融合了千兆以太网交换技术以及强大的路由转发技术。具有高带宽、高可靠、易管理和良好的服务质量（QoS）保证等特点，设备的技术性能满足 ITU G.984 设备技术要求等规范的要求，与主流厂家（华为/中兴/烽火/阿朗）局端OLT 配合使用具备良好的兼容性。

GPON 技术是基于 ITU-T G.984 标准的最新一代宽带无源光网络综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点。

ZTE方案GPON SFU系列产品在默认是SFU（纯数据）的情况下本身还集成了强大的路由转发功能、易管理、可灵活升级扩容和组网的特点。

1.1 产品特点

全面兼容GPON ITU-T G.984.1/2/3/4标准
支持下行速率 2.488Gbit/s，上行速率为 1.244Gbit/s
支持32个TCONT，128个GEMPORT
支持G.984标准的AES128加解密功能，支持密钥生成和切换
支持符合G.984标准的PLOAM、嵌入式OMCI的管理
支持Dying -Gas检测和上报
支持流氓ONU检测
支持符合G987.3协议的GPON节能
支持802.3、802.1Q的Tag/Untag以太帧
支持灵活的tag处理，CTC2.1要求
支持多种组播转发方式，支持组播复制功能
Ethernet支持速率、双工模式的自协商及手设置
通过SLA约束、Policing、队列管理调度/拥塞避免、丢弃管理方式，为不同优先级业务提供QoS保证
支持默认SFU（纯桥接数据）接入
支持PPPoE，DHCP，静态IP宽带业务接入
支持NAT、静态路由、端口转发
支持VLAN透传、vlan tag、vlan trunk等功能
支持上下行带宽限速功能
支持端口环路检测/端口链路状态检测/掉电告警上报功能
支持通过OLT远程升级/WEB本地升级功能
支持广播风暴抑制功能
支持端口流控
支持基于OLT作为SNMP-agent方式的各厂家统一网管管理,易于安装维护
提供丰富的故障告警功能,易于故障诊断
支持基于DBA技术和优先级的双重管理模式，保证用户的最小指定带宽需求

1.2 产品规格

= 环境要求

环境温度：0°C～50°C

相对湿度：10%到90%（非凝结）

= 电源规格

电源输入：DC12V

功耗：<2W

= 光功率

发射光功率：0.5~5dBm

输入光功率：-8~-28dBm

1.3 设备尺寸结构

图1-1 半球ONU结构尺寸示意图（1）(单位 mm)

图1-2 半球ONU结构尺寸示意图（2）(单位 mm)

1.4 设备接口描述

图1-3 半球ONU设备接口示意图

表1-1指示灯及说明

指示灯			说明
1	PWR	电源指示灯	亮: 设备供电正常灭: 设备供电异常
2	PON	ONT注册指示灯	亮: 正常注册到OLT设备闪: 向OLT设备注册过程中灭: 注册到OLT失败或无正常光信号输入
3	LOS	GPON光口光信号指示灯	亮: 无光信号输入或光信号输入异常; 灭: 光信号输入正常
4	NET	网口工作状态指示灯	亮: 端口连接正常但无数据传输闪: 端口连接正常且有数据传输灭: 端口无连接或连接异常

1.5 产品规格

项目	参数	规格
接口规格	PON接口	1个符合FSAN G.984.2标准的GPON接口下行速率：2.488Gbps；上行速率：1.244Gbps SC/UPC单模单纤支持28dB链路（FSAN Class B+）20公里范围接入, 1:128分光
	NET接口	1个GE自适应以太网口全双工/半双工 RJ45电口，支持交叉直连自适应传输距离100米
	电源接口	12V DC供电接口
性能规格	PON光口性能	波长：发送1310nm，接收1490nm 发射光功率：0.5～5dBm 接收灵敏度：-28dBm 饱和光功率：-8dBm
性能规格	数据传输性能	PON口吞吐量：下行2.488Gbit/s；上行1.244Gbit/s 以太网口：1000Mbps 丢包率：<1*10E-12 传输延时：<1.5ms
设备管理	管理方式	支持基于G.984.4的OMCI管理通道及WEB管理
设备管理	管理功能	状态监控、配置管理、告警管理、日志管理
物理特性	外壳	白色塑料外壳
	供电	外置12V/0.5A DC电源适配器供电
	功耗	<2W
	尺寸、重量	设备直径：145mm 设备净重：0.2kg
	环境参数	工作温度：0～50℃ 工作湿度：10%～90%非凝露

1.6 典型应用及网络拓扑图

2.1 安装步骤

说明：安装吊顶，需要至少能够承受3倍半球ONU及半球摄像头的总重量。

步骤1 取出半球摄像头附件中的安装定位图，根据监控区域，将其粘贴在天花板的安装面上，按照定位图所示位置打出塑料膨胀螺栓3个底孔，将附件包中的3颗膨胀栓塞入到底孔中并锁紧。如果设备采用从安装面打孔出线的走线方式，还需要按照安装定位图上的位置、大小在安装面上钻出走线孔（孔径要求大于25mm），以便线缆通过。

步骤2 将电源线从吊顶开孔处引出，将微缆（或皮线光缆）从吊顶或安装座开孔处引出并放至地面成端（如图2-1）
