后出网口ONU

发布时间:2022-5-6 13:10:58浏览:

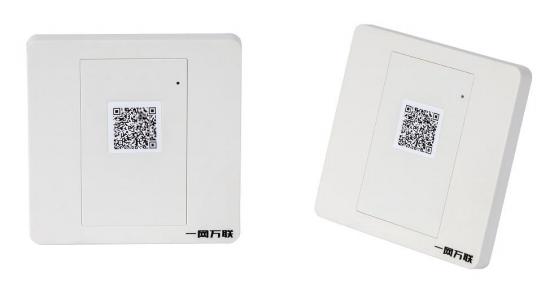

YW501G-HZHC0

产品概述

YW501G-HZHC0 系列纯数据型 ONU 是我司针对基于 GPON 技术的宽带接入市场推出 的无源光网络用户端产品,该产品可满足 FTTD 光纤到桌面的用户需求,提供用户基于GPON 的高宽带接入,实现数据、视频综合服务。

GPON 技术是基于 ITU-T G.984 标准的最新一代宽带无源光网络综合接入标准,具有高 带宽,高效率,大覆盖范围,用户接口丰富等众多优点,是集成商实现政企网业务宽带化、综合化改造的理想技术。

YW501G-HZHC0 系列具有可靠性高及提供服务质量(QOS)保证、易管理、可灵活升级 扩容和组网的特点。设备的各项功能和性能指标均满足 ITU-T 、IEEE  相关建议、有关国际标准和行业标准的技术规范,与主流厂家局端 OLT 配合使用具备良好的兼容性。

设备外壳采用个性化多轮廓散热孔设计,简单、时尚、稳重,以及选用优质的环保材质, 抗冲击、耐高温,散热效果良好,为用户提供更安全的上网保障。


功能特点

全面兼容 GPON ITU-T G.984. 1/2/3/4 标准

支持下行速率 2.448Gbit/s ,上行速率为 1.244Gbit/s

支持 32 个 TCONT ,128 个 GEMPORT

支持双向 FEC ,支持 RS(255 ,239)的 FEC 编解码

支持 G.984 标准的 AES128 加解密功能,支持密钥生成和切换

支持 SBA 和 DBA 带宽分配

支持符合 G.984 标准的 PLOAM 、嵌入式 OMCI 的管理

支持 Dying -Gas 检测和上报

支持流氓 ONU 检测

支持符合 G987.3 协议的 GPON 节能

支持 802.3 、802. 1Q 的 Tag/Untag 以太帧

支持灵活的 tag 处理,CTC2. 1 ,TR156 要求

支持灵活的流分类,最大 520 条流分类规则

支持链路误码事件监测和环回监测

支持多种组播转发方式,支持组播复制功能

Ethernet 支持速率、双工模式的自协商及手设置

各 UNI 接口支持 STP/RSTP 协议

通过 SLA 约束、Policing 、队列管理调度/拥塞避免、丢弃管理方式,为不同优先级 业务提供 QoS 保证

支持基于入口的流量控制,对超出业务可选择丢包 Pause 帧反压

支持 HQoS 功能

支持默认 SFU (纯桥接数据) 接入

支持 PPPoE ,DHCP ,静态 IP 宽带业务接入

支持 NAT、静态路由、端口转发

支持数据加密、VLAN 透传、vlan tag 、vlan trunk 等功能

支持上下行带宽限速功能

支持端口环路检测/端口链路状态检测/掉电告警上报功能

支持通过 OLT 远程升级/WEB 本地升级功能

支持广播风暴抑制功能

支持端口流控

支持基于 OLT 作为 SNMP-agent 方式的各厂家统一网管管理, 易于安装维护

提供丰富的故障告警功能, 易于故障诊断

支持基于 DBA 技术和优先级的双重管理模式,保证用户的最小指定带宽需求

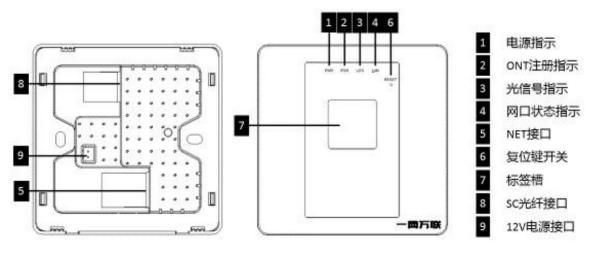

设备接口与指示灯定义



指示灯

说明

1

PWR

电源指示灯

: 设备供电正常

: 设备供电异常

2

PON

ONU 注册指示灯

: 正常注册到 OLT设备

: OLT设备注册过程中

: 注册到 OLT失败或无正常光信号输入

3

LOS

GPON 光口 光信号指示灯

: 无光信号输入或光信号输入异常;

: 光信号输入正常

4

LAN

网口工作

状态指示灯

: 端口连接正常但无数据传输

: 端口连接正常且有数据传输

: 端口无连接或连接异常


产品规格


项目

参数

规格

接口规格

PON 接口

1 个符合 FSAN G.984.2 标准的 GPON 接口

下行速率: 2.488Gbps;上行速率: 1.244Gbps

SC/UPC 单模单纤

支持 28dB 链路(FSAN Class B+20 公里范围接入, 1:128 分光

用户端口

后出线 1 10/100/1000M 自适应以太网口

全双工/半双工

RJ45 电口,支持交叉直连自适应

传输距离 100

电源接口

90V264V AC 供电接口,50Hz60Hz

性能规格

PON 光口性能

波长: 发送 1310nm ,接收 1490nm

发射光功率: 0.55dBm

接收灵敏度: -27dBm

饱和光功率: -8dBm

数据传输性能

PON 口吞吐量: 下行 2.488Gbit/s;上行 1.244Gbit/s

以太网口: 1000Mbps

丢包率: <1*10E-12

传输延时: <1.5ms

业务能力

二层线速交换、MAC 地址学习、DHCP Option82

支持 VLAN TAG/UNTAG VLAN 转换

VLAN 过滤、VLAN 透传、QinQ VLAN

支持端口限速、PITPBPDU 透传

支持业务优先级划分

支持广播包抑制

支持环路检测

支持组播: IGMP v2/v3 snooping 动态可控组播

MAC 地址过滤,IP 地址过滤,防 DOS 攻击

设备管理

管理方式

支持基于 G.984.4 OMCI 管理通道

支持 WEB 管理

管理功能

状态监控、配置管理、告警管理、 日志管理

物理性能

外壳

白色塑料外壳

供电、功耗

功耗: ≤3W 90V264V 交流供电

尺寸、重量

尺寸: 86mm(L) x 86mm(W) x 22mm (H)

重量: 0.2kg

环境参数

工作温度: 040

工作湿度: 5%95%非凝露
